Канализация - проблемы высоты гориз-го отвода

Сообщение andy home » 02 фев 2016, 10:53

Вопрос, который всех тут интересует (особо с т.з. переноса кухни).

Так, вот посмотрел СНИП. Все в наших помещения сделано строго по СНИПу и никто не даст официально опускать стояки...

8.2.8 Прокладку канализационных сетей надлежит предусматривать:

открыто - в подпольях, подвалах, цехах, подсобных и вспомогательных помещениях, коридорах, технических этажах и в специальных помещениях, предназначенных для размещения сетей, с креплением к конструкциям зданий (стенам, колоннам, потолкам, фермам и др.), а также на специальных опорах;

скрыто - с заделкой в строительной конструкции, под полом (в земле, каналах), панелях, бороздах стен, под облицовкой колонн (в приставных коробах у стен), в подшивных потолках, в санитарно-технических кабинах, в вертикальных шахтах, под плинтусом в полу.

Допускается прокладка трубопроводов канализации с использованием труб из полимерных материалов в земле, под полом здания с учетом возможных нагрузок.

В зданиях и сооружениях различного назначения при применении труб из полимерных материалов для систем внутренней канализации и водостоков необходимо соблюдать следующие условия:
а) прокладка стояков предусматривается скрытая в монтажных коммуникационных шахтах, штрабах, каналах и коробах, ограждающие конструкции которых выполняются из негорючих материалов, за исключением лицевой панели, обеспечивающей доступ к стоякам;
б) лицевая панель изготавливается в виде двери из горючих материалов, группы горючести не ниже Г2.
в) в подвалах зданий при отсутствии в них производственных складских и служебных помещений, а также на чердаках и в санузлах жилых зданий прокладку канализационных и водосточных трубопроводов из полимерных материалов допускается предусматривать открыто;
г) места прохода стояков через перекрытия должны быть заделаны цементным раствором на всю толщину перекрытия;
д) участок стояка выше перекрытия на 8-10 см (до горизонтального отводного трубопровода) следует защищать цементным раствором толщиной 2-3 см;
е) перед заделкой стояка раствором трубы следует обертывать рулонным гидроизоляционным материалом без зазора.

http://docs.cntd.ru/document/1200091049
http://www.masterovoi.ru/pagesid-282.html

KTR
Не в сети
Сообщения: 38
Зарегистрирован: 07 авг 2014, 19:30
Благодарил (а): 9 раз
Поблагодарили: 10 раз

Re: Канализация - проблемы высоты гориз-го отвода

Сообщение KTR » 01 мар 2016, 13:20

Канализация в нашем комплексе (все фото из 1Б) чугунная DUKER SML.
Вот такая: http://sml.bnk-group.com/index20.php

Высота получившегося входа в тройник точно больше 10см над перекрытием!!!

Вставки с окном для ревизии/прочистки не предусмотрено.
Я так понимаю ревизия/прочистка предполагается через тройник?
И именно поэтому его подняли выше, чтоб он не был утоплен в стяжке и оставался доступным для коммунальщиков?

Как думаете, можно ли будет договориться и опустить тройник, обеспечив доступ для ревизии/прочистки через отдельное окно, встроив соответствующий оригинальный фрагмент DUKER, например, на уровне отводов полотенцесушителя и счетчиков (на этой высоте ведь будет люк в короб)?

Прилагаю:

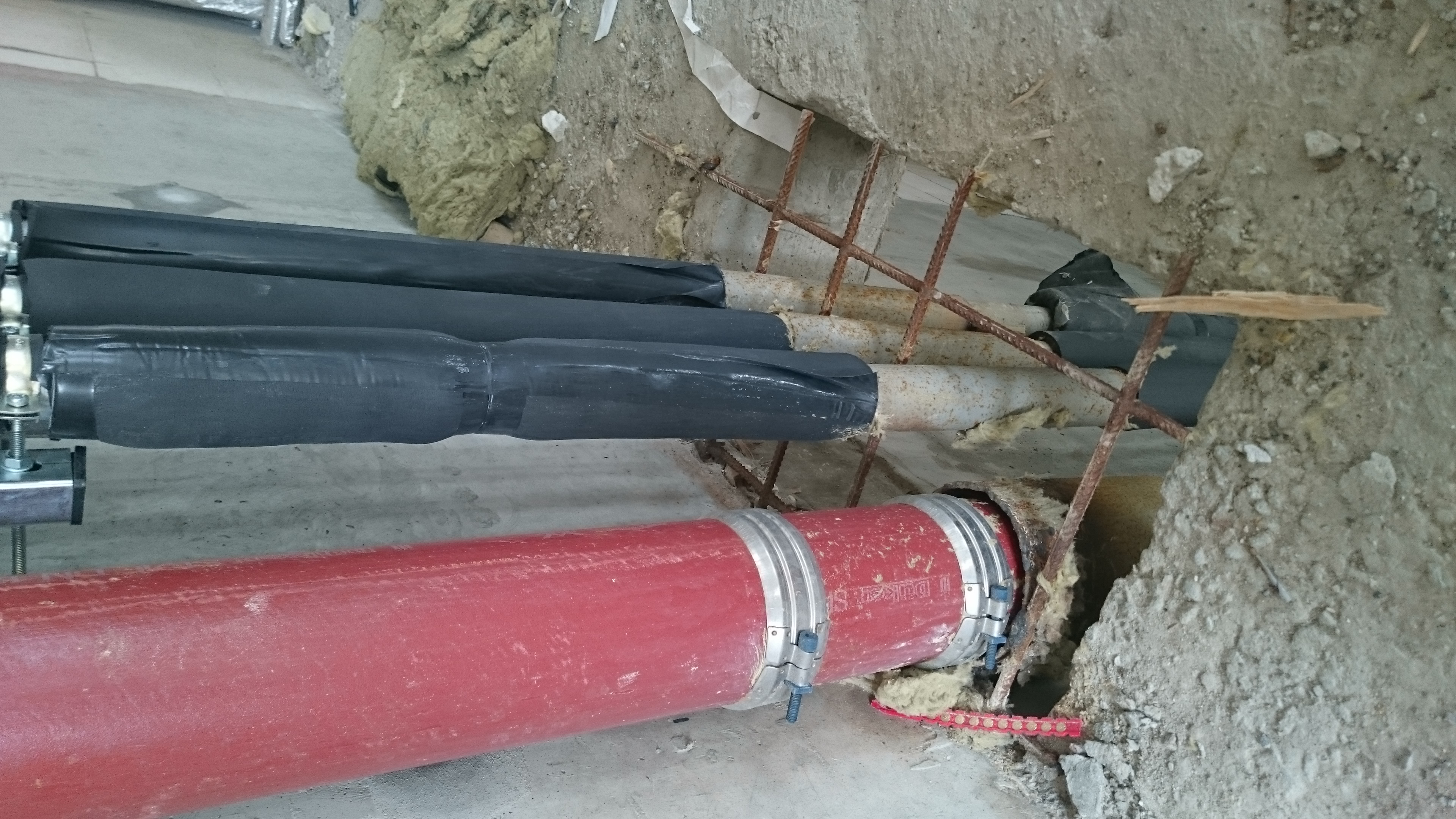

фото стояка до построения коробов;
фото фрагмента, который был впоследствии заменен на тройник
фото готовых коробов (с установленным в канализацию тройником)
Вложения

Не в сети
Сообщения: 421
Зарегистрирован: 20 фев 2014, 16:12
Благодарил (а): 87 раз
Поблагодарили: 244 раза

Re: Канализация - проблемы высоты гориз-го отвода

Сообщение Peperonni » 01 мар 2016, 14:19

KTR писал(а):Канализация в нашем комплексе (все фото из 1Б) чугунная DUKER SML.
Вот такая: http://sml.bnk-group.com/index20.php

Высота получившегося входа в тройник точно больше 10см над перекрытием!!!

Вставки с окном для ревизии/прочистки не предусмотрено.
Я так понимаю ревизия/прочистка предполагается через тройник?
И именно поэтому его подняли выше, чтоб он не был утоплен в стяжке и оставался доступным для коммунальщиков?

Как думаете, можно ли будет договориться и опустить тройник, обеспечив доступ для ревизии/прочистки через отдельное окно, встроив соответствующий оригинальный фрагмент DUKER, например, на уровне отводов полотенцесушителя и счетчиков (на этой высоте ведь будет люк в короб)?

Прилагаю:
фото стояка до построения коробов;
фото фрагмента, который был впоследствии заменен на тройник
фото готовых коробов (с установленным в канализацию тройником)

Какой у вас этаж?
Ревизии ставятся на 5 этаже далее через 2 или 3 этажа.
А зачем так низко выпуск?

KTR
Не в сети
Сообщения: 38
Зарегистрирован: 07 авг 2014, 19:30
Благодарил (а): 9 раз
Поблагодарили: 10 раз

Re: Канализация - проблемы высоты гориз-го отвода

Сообщение KTR » 01 мар 2016, 16:58

Peperonni писал(а):А зачем так низко выпуск?


Одна из причин - трап в душевой нише walk-in. Хочу иметь ее без подиума.
Этаж двадцать восьмой.

Не в сети
Сообщения: 1454
Зарегистрирован: 23 янв 2016, 19:50
Благодарил (а): 108 раз
Поблагодарили: 179 раз

Re: Канализация - проблемы высоты гориз-го отвода

Сообщение andy home » 01 мар 2016, 21:13

KTR писал(а):Вставки с окном для ревизии/прочистки не предусмотрено.
Ответили выше, они не на каждом этаже. Радуйтес, что к вам не будут ходить из УК, чисть весь стояк :)


Прилагаю:
фото готовых коробов (с установленным в канализацию тройником)
И это все до сих пор в таком состоянии?

KTR
Не в сети
Сообщения: 38
Зарегистрирован: 07 авг 2014, 19:30
Благодарил (а): 9 раз
Поблагодарили: 10 раз

Re: Канализация - проблемы высоты гориз-го отвода

Сообщение KTR » 01 мар 2016, 21:36

И это все до сих пор в таком состоянии?

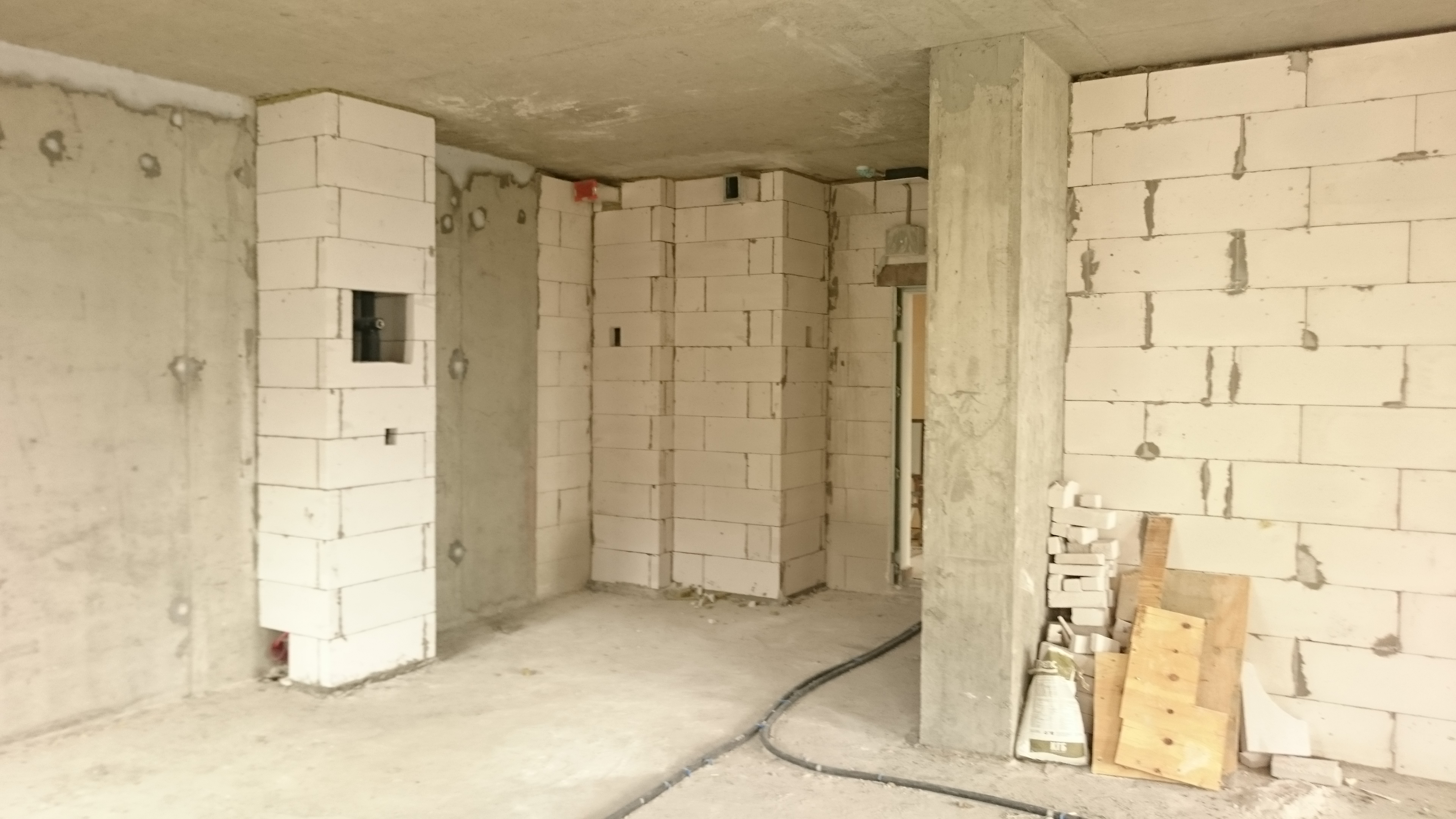

Фото со стояками, уже обложенными пеноблоками, сделано в июле, кажется (прицепил еще одно этой же даты).

Крайний раз я был в квартире в начале сентября, ничего не изменилось.
Только убрались: вынесли остатки строительного мусора и подмели пол.
А вот короба оставили без изменений :-)))

Как-то странно выведены трубы для полотенцесушителя: аккуратно в "ничью землю" :shock: между санузлом и кухней, если смотреть по планам РД.
Вложения

Не в сети
Сообщения: 1454
Зарегистрирован: 23 янв 2016, 19:50
Благодарил (а): 108 раз
Поблагодарили: 179 раз

Re: Канализация - проблемы высоты гориз-го отвода

Сообщение andy home » 03 май 2016, 20:04

Кто нибудь уже решал вопрос с высотой канализационного выхода? Какова последовательность действий?

Не в сети
Сообщения: 152
Зарегистрирован: 02 ноя 2015, 22:14
Благодарил (а): 52 раза
Поблагодарили: 21 раз
Шахматка: [Корпус 1Б]

Re: Канализация - проблемы высоты гориз-го отвода

Сообщение EZHI » 18 июн 2018, 10:06

Повторю. Как решали вопрос высоты канализационного отвода?

считаем высоту ванны при текущем расположениях и минимальных уклонах - 68 см получается. Для нас высоко.

Спасибо.
